Dosiertechnik


Angebot verschiedener Dosiersysteme

Dosiergeräte

Für das manuelle oder automatisierte Auftragen von INNOBRAZE- Lotpasten für Lösungen mit System:





  • Dosierpistolen
  • Dosierköpfe
  • Steuergeräte
  • Vorratsbehälter mit Auspressgestell
  • Kartuschen Umfüllvorrichtung
 2

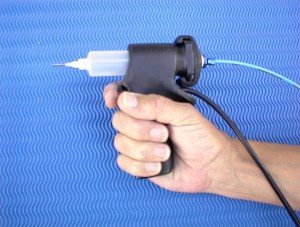

Dosierpistole PD-7

Die Dosierpistole PD-7 ist in Kombination mit einem elektropneumatisch wirkenden Steuergerät (Pasdomat PD-1 von Innobraze) geeignet zur manuellen Dosierung von Lotpasten. Sie ist speziell zur Aufnahme von 30 ml-Kartuschen vorgesehen und ermöglicht ein ermüdungsfreies Arbeiten.

 3

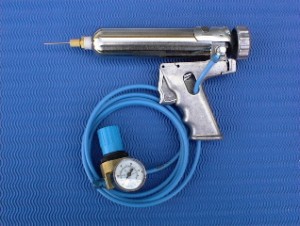

Dosierpistole PD-3

Die Dosierpistole PD-3 ist geeignet zur manuellen Dosierung von Lotpasten. Sie ist vorgesehen zur Aufnahme von Kartuschen mit 70, 170 oder 340 ml Füllvolumen. Zur Inbetriebnahme ist lediglich ein Druckluftanschluss erforderlich.

 4

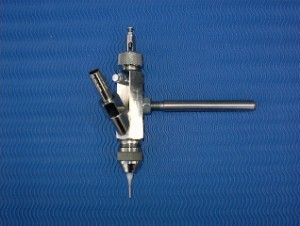

Dosierkopf PD-13 LL

Der Lotpastendosierkopf PD-13 LL ist in Kombination mit einem elektropneumatisch wirkenden Steuergerät (Pasdomat PD-1 von Innobraze) geeignet zur teil- oder vollautomatischen Dosierung von Lotpasten. Die pastengerechte Gestaltung des Dosierkopfes ermöglicht einen wartungsarmen und störungsfreien Betrieb der Dosierung.

 5

Steuergerät Pasdomat PD-1

Elektropneumatisches Steuergerät für den Anschluss von Kartuschen, Dosierpistolen (PD-7, PD-3) oder Dosierköpfe (PD-13LL). Es können, je nach Ausführung, 1 bis 4 Dosiergeräte unabhängig voneinander angeschlossen werden. Die Dosierzeit kann wahlweise durch das eingebaute Zeitglied oder durch ein externes Signal erfolgen. Eine Anschlussmöglichkeit für Fußschalter, Handbedienung oder Signal einer CNC-Steuerung ist vorhanden.

 6

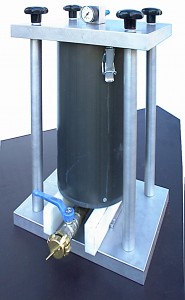

Auspressgestell PD-9

Das Auspressgestell PD-9 ermöglicht die Aufnahme von 30 kg-Vorratsbehälter für Lotpaste. Für den Betrieb wird Druckluft von 3 – 4 bar benötigt. Das Gerät ist ausgestattet mit einer Druckanzeige und einem Überdruckventil. Die Metallteile bestehen aus eloxiertem Aluminium.

7

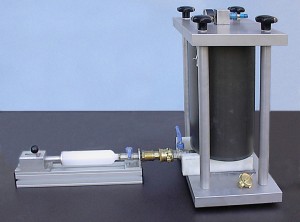

Kartuschen Umfüllvorrichtung

Die Umfüllvorrichtung ermöglicht gemeinsam mit dem Auspressgestell PD-9 das Umfüllen von Lotpasten aus Vorratsbehältern in allen gängigen Kartuschen.
